Esteira Porta Cabos Metálica
M0125 – Correntes laterais confeccionadas em aço carbono com acabamento zincado.
Mi125 – Correntes laterais confeccionadas em aço inoxidável.
Altura externa do elo (hg): 94mm
Altura interna (Hi): 66 – 74 mm
Largura externa da esteira (Bk): 130 – 800 mm*
Raio de curvatura (R): 145 – 380 mm*
Passo (t): 125 mm
*Para larguras e raios especiais, consulte-nos.
Medidas em milimetros. Para raios e larguras especiais, consulte-nos.
Largura externa MAX: 800
Largura externa MIN: 130
Altura interno do elo (hi) : 74
Travessa de perfil sólido fabricado em alumínio extrudado;
Fixada lateralmente por parafusos, confere estabilidade máxima em aplicações mais pesadas, que necessitem de comprimento e largura maiores;
Com cavidades usinadas e adaptadas a cada aplicação;
Na montagem, mantém cabos e mangueiras penteados, facilitando a manutenção e/ou troca dos condutores;
Podem ser bipartidas, tripartidas ou inteiriças.
Largura externa MAX: 500
Largura externa MIN: 125
Altura interno do elo (hi): 72
Travessa do tipo moldura fabricada em alumínio extrudado;
Fixada por parafusos, conferindo estabilidade em aplicações leves a moderadas;
Montadas com separadores verticais e/ou horizontais para melhor distribuição dos cabos e mangueiras.
Largura externa MAX: 600
Largura externa MIN: 200
Altura interno do elo (hi): 66
Travessa roletada, fabricada em aço carbono ou inoxidável, fixadas por parafusos;
Confeccionada com roletes rotativos, minimizam o atrito proveniente do contato dos condutores com as travessas, durante a movimentação;
Indicada para aplicações leves a pesadas, em temperaturas elevadas e com mangueiras de alta pressão.
Largura externa MAX: 800
Largura externa MIN: 130
Altura interno do elo (hi): 69
Travessa em alumínio extrudado, confeccionada em formato de tampa;
Maior proteção para os condutores em ambientes com incidência de cavacos, fagulhas, respingos de solda, brita de minério entre outros;
Fixada duplamente por parafusos, confere estabilidade máxima em aplicações leves a pesadas;
Montadas com separadores verticais e/ou horizontais para melhor distribuição de cabos e mangueiras.
Largura externa MAX: 800
Largura externa MIN: 130
Altura interno do elo (hi): 69
Travessa de estrutura reforçada fabricada em alumínio extrudado;
Fixada duplamente por parafusos, conferindo maior estabilidade em aplicações pesadas que necessitem larguras maiores;
Montadas com separadores verticais e/ou horizontais para melhor distribuição dos cabos e mangueiras.
Esteiras Porta Cabos metálicas com proteção/fechamento em aço mola.

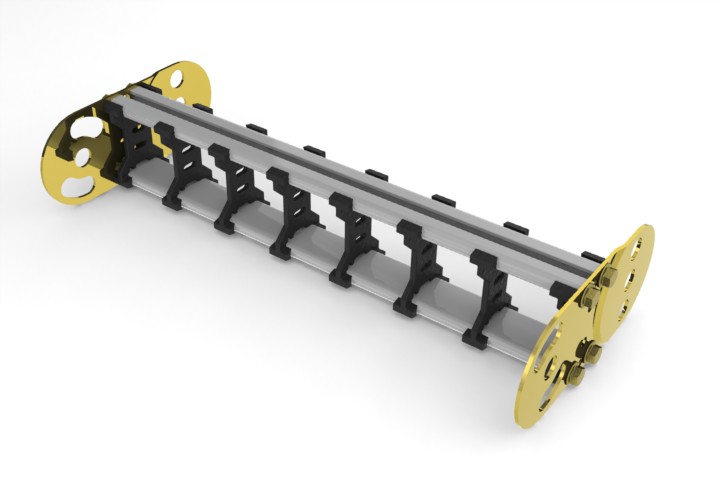

Esteiras Porta Cabos metálicas com separadores, para melhor distribuição dos condutores.
Esteiras Porta Cabos metálicas com calha guia.

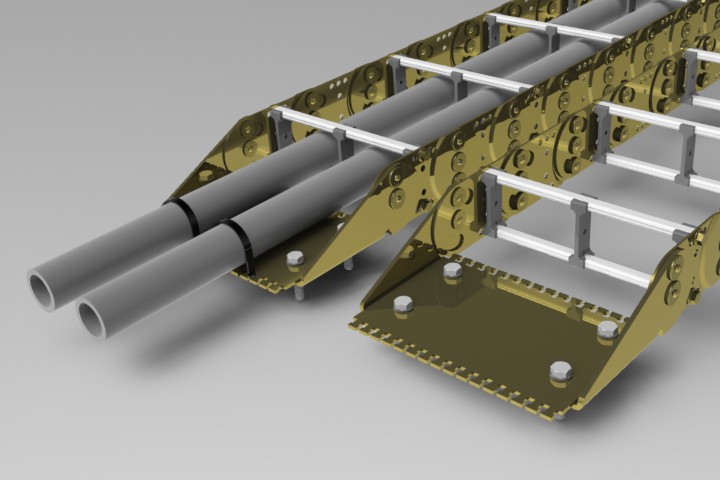

Esteiras Porta Cabos metálicas com pente de fixação para condutores.
Esteiras Porta Cabos Metálicas com sapatas deslizantes, solução para longos percursos.
A esteira Porta Cabos metálica da série padrão tem sua estrutura das correntes laterais formada por elos duplos, fabricados em aço estrutural zincado ou inoxidável.
Montada com travessas em alumínio, que permitem larguras milimetricamente ajustáveis. (clique e veja as medidas):
Altura do elo: 44
Raio: 75 – 200
Altura do elo: 68
Raio: 140 – 320
Altura do elo: 94
Raio: 145 – 380
Altura do elo: 140
Raio: 265 – 605
Altura do elo: 220
Raio: 365 – 1480
A esteira Porta Cabos metálica da série simplex tem sua estrutura das correntes laterais formada por elos únicos, fabricadas em aço estrutural bicromatizado. Maior área interna para acomodação de cabos e mangueiras.
Própria para aplicações em espaços limitados.
Permitem larguras milimetricamente ajustáveis.
(clique e veja as medidas):
Altura do elo: 44
Raio: 75 – 200
Altura do elo: 68
Raio: 140 – 320
Altura do elo: 94
Raio: 145 – 380
A esteira Porta Cabos metálica da série clássica tem sua estrutura das correntes laterais formada por elos de aço carbono, soldados.
Suas características construtivas robustas são próprias para aplicações em ambientes extremos.
Permitem larguras milimetricamente ajustáveis. (clique e veja as medidas):
Altura do elo: 80
Raio: 115 – 300
Altura do elo: 150
Raio: 175 – 850
Altura do elo: 105
Raio: 145 – 350
Em breve nossa equipe retornará com um orçamento de acordo com sua necessidade.
Analisamos cada aplicação e desenvolvemos a melhor solução em esteiras porta cabos.
Eficiência e durabilidade, assegurados pelo uso de matérias primas de alta qualidade.
As esteiras porta cabos são de fácil instalação em movimentos lineares, circulares. Um guia prático de instalação acompanha cada fornecimento.
O melhor prazo de entrega do mercado graças a uma fabricação de componentes altamente verticalizada
