esteira PORTA CABOS METÁLICA
série PADRÃO
Modelo M065
A estrutura das correntes laterais é formada por elos duplos, fabricados em aço estrutural zincado ou inoxidável. Montada com travessas em alumínio, que permitem larguras milimetricamente ajustáveis.
M065 – Correntes laterais confeccionadas em aço carbono com acabamento zincado.
Mi065 – Correntes laterais confeccionadas em aço inoxidável.
Altura externa do elo (hg): 44 mm
Altura interna (Hi): 20 – 34 mm
Largura externa da esteira (Bk): 70 – 500 mm*
Raio de curvatura (R): 75 – 200 mm*
Passo (t): 65 mm
*Para larguras e raios especiais, consulte-nos.
![ESTEIRA PORTA CABOS METÁLICA PORTA CABOS-2](https://portacabos.com.br/wp-content/uploads/2023/08/ESTEIRA-PORTA-CABOS-METALICA-PORTA-CABOS-2-1024x424.png)
LS | Comprimento total do deslocamento da máquina |
Lf | Comprimento auto suportado |
LB | Perímetro da curva |
R | Raio de curvatura |
hG | Altura externa do elo |
Hi | Altura interna do elo |
H | Altura de montagem |
H' | Altura máx. disponível para montagem |
Bi | Largura interna da esteira |
Bk | Largura externa da esteira |
BEF | Largura total da esteira c/ sapata |
st | Espessura do separador |
C | Espessura da travessa |
z | Pré tensão |
MODELO | TIPOS DE TRAVESSAS | BK MIN. | BK MÁX. | BEF | C | ST | Hi | hG | t | RAIOS DE CURVATURA |
---|---|---|---|---|---|---|---|---|---|---|
M 065 MI 065 | RS | 70 | 300 | Bk+5 | x | 3 | 25 | 44 | 65 | 75-95-115-35-155-195 |
M 065 MI 065 | LG | 70 | 500 | Bk+5 | 10 | x | 34 | 44 | 65 | 75-95-115-35-155-195 |
M 065 MI 065 | RR | 100 | 400 | Bk+5 | x | 4 | 20 | 44 | 65 | 75-95-115-35-155-195 |
RS | 120 | 400 | Bk+9 | x | 4 | 46 | 68 | 95 | 140-170-200-260-290-320 | |
LG | 70 | 600 | Bk+9 | 15 | x | 48 | 68 | 95 | 140-170-200-260-290-320 | |
RM | 120 | 600 | Bk+9 | x | 4 | 44 | 68 | 95 | 140-170-200-260-290-320 | |
RMD | 120 | 600 | Bk+9 | x | 4 | 44 | 68 | 95 | 170-200-260-290-320 | |
RR | 150 | 500 | Bk+9 | x | 4 | 42 | 68 | 95 | 140-170-200-260-290-320 |
Travessas
Medidas em milímetros. Para raios e larguras especiais, consulte-nos.
LG
Largura externa MAX: 500
Largura externa MIN: 70
Altura interno do elo (hi) : 34
Travessa de perfil sólido fabricado em alumínio extrudado;
Fixada lateralmente por parafusos, confere estabilidade máxima em aplicações mais pesadas, que necessitem de comprimento e largura maiores;
Com cavidades usinadas e adaptadas a cada aplicação;
Na montagem, mantém cabos e mangueiras penteados, facilitando a manutenção e/ou troca dos condutores;
Podem ser bipartidas, tripartidas ou inteiriças.
RS
Largura externa MAX: 300
Largura externa MIN: 70
Altura interno do elo (hi): 25
Travessa do tipo moldura fabricada em alumínio extrudado;
Fixada por parafusos, conferindo estabilidade em aplicações leves a moderadas;
Montadas com separadores verticais e/ou horizontais para melhor distribuição dos cabos e mangueiras.
RR
Largura externa MAX: 400
Largura externa MIN: 100
Altura interno do elo (hi): 20
Travessa roletada, fabricada em aço carbono ou inoxidável, fixadas por parafusos;
Confeccionada com roletes rotativos, minimizam o atrito proveniente do contato dos condutores com as travessas, durante a movimentação;
Indicada para aplicações leves a pesadas, em temperaturas elevadas e com mangueiras de alta pressão.
Acessórios
Aço Mola
![](https://portacabos.com.br/wp-content/uploads/2020/01/DSC_0483-1024x687.jpg)
Esteiras Porta Cabos metálicas com proteção/fechamento em aço mola.
Separador
![](http://portacabos.com.br/wp-content/uploads/2020/01/Metalica-M095-travessa-RM-com-separador.jpg)
Esteiras Porta Cabos metálicas com separadores, para melhor distribuição dos condutores.
Calha guia
![](https://portacabos.com.br/wp-content/uploads/2020/01/MG_6100-1024x683.jpg)
Esteiras Porta Cabos metálicas com calha guia.
Pente de fixação
![](http://portacabos.com.br/wp-content/uploads/2020/01/PENTE-DE-FIX-EPCM.png)
Esteiras Porta Cabos metálicas com pente de fixação para condutores.
Sapatas
![](https://portacabos.com.br/wp-content/uploads/2020/01/EPCM-com-sapatas-deslizantes-1024x769.png)
Esteiras Porta Cabos Metálicas com sapatas deslizantes, solução para longos percursos.
Produtos Relacionados
![Cadenas Portacables en acero](https://portacabos.com.br/wp-content/uploads/2022/09/Esteira-Porta-Cabos-metalica-1.jpg)
Esteira Porta Cabos
Metálica Padrão
A esteira Porta Cabos metálica da série padrão tem sua estrutura das correntes laterais formada por elos duplos, fabricados em aço estrutural zincado ou inoxidável.
Montada com travessas em alumínio, que permitem larguras milimetricamente ajustáveis. (clique e veja as medidas):
Altura do elo: 44
Raio: 75 – 200
Altura do elo: 68
Raio: 140 – 320
Altura do elo: 94
Raio: 145 – 380
Altura do elo: 140
Raio: 265 – 605
Altura do elo: 220
Raio: 365 – 1480
Esteira Porta Cabos
Metálica SIMPLEX
A esteira Porta Cabos metálica da série simplex tem sua estrutura das correntes laterais formada por elos únicos, fabricadas em aço estrutural bicromatizado. Maior área interna para acomodação de cabos e mangueiras.
Própria para aplicações em espaços limitados.
Permitem larguras milimetricamente ajustáveis.
(clique e veja as medidas):
Altura do elo: 44
Raio: 75 – 200
Altura do elo: 68
Raio: 140 – 320
Altura do elo: 94
Raio: 145 – 380
![Esteira Porta Cabos Metálica SImplex](https://portacabos.com.br/wp-content/uploads/2023/08/Camada-simplex-2-1024x768.png)
![](https://portacabos.com.br/wp-content/uploads/2022/09/metalica-fogo.jpg)

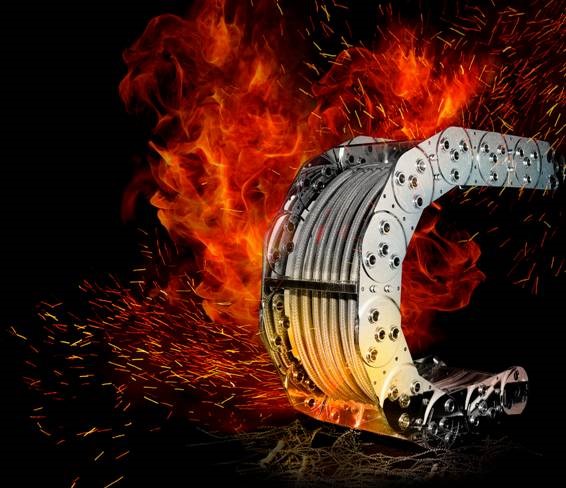

Esteira Porta Cabos
