PORTA CABOS - CARRINHO

Modelo KS1A em Aço

Garantindo uma melhor performance na movimentação dos cabos. Produzimos soluções de acordo com a sua aplicação. Atribuímos projetos específicos para a sua aplicação, de forma a atender as suas necessidades.

MODELO

L mm

L1 mm

A

RAIO

Ø MÁX. DOS CABOS mm

CAPACIDADE DE CARGA MÁX - kg

KS1A-90

90

51

58

26

12

35

Como baixar o desenho 3D?

1. Navegue pela nossa variedade de produtos e escolha a configuração desejada.
2. Clique no código para fazer o download do arquivo em 3D.
3. Você será direcionado para página de download

Para mais informações…

Baixar desenho técnico 3D

KS1A 90 STANDARD

Clique aqui e baixe o desenho técnico.

KS1A 90 ARRASTE

Clique aqui e baixe o desenho técnico.

KS1A 90 TF

Clique aqui e baixe o desenho técnico.

KS1A 90

Clique aqui e baixe o desenho técnico.

Acessórios

Batente fim de curso carrinhos porta cabos

Batente fim de curso

Confeccionados em aço carbono. Acabamento em zincagem eletrolítica. Batente: plástico injetado.

Conexão de trilho

Conexões de trilho

 Confeccionados em aço carbono. Sob consulta, fornecidos em aço inoxidável. Acabamento em zincagem eletrolítica.

Suporte lateral de fixação

Suporte lateral de fixação

Confeccionados em aço carbono. Acabamento em zincagem eletrolítica.

TRILHOS

Trilhos

Confeccionados em aço carbono. Sob consulta, fornecidos em aço inoxidável. Acabamento em zincagem eletrolítica. Fornecidos em barras de 3 metros.

SUPORTE DE TRILHO

Suporte de trilho

Confeccionados em aço carbono. Sob consulta, fornecidos em aço inoxidável. Acabamento em zincagem eletrolítica.

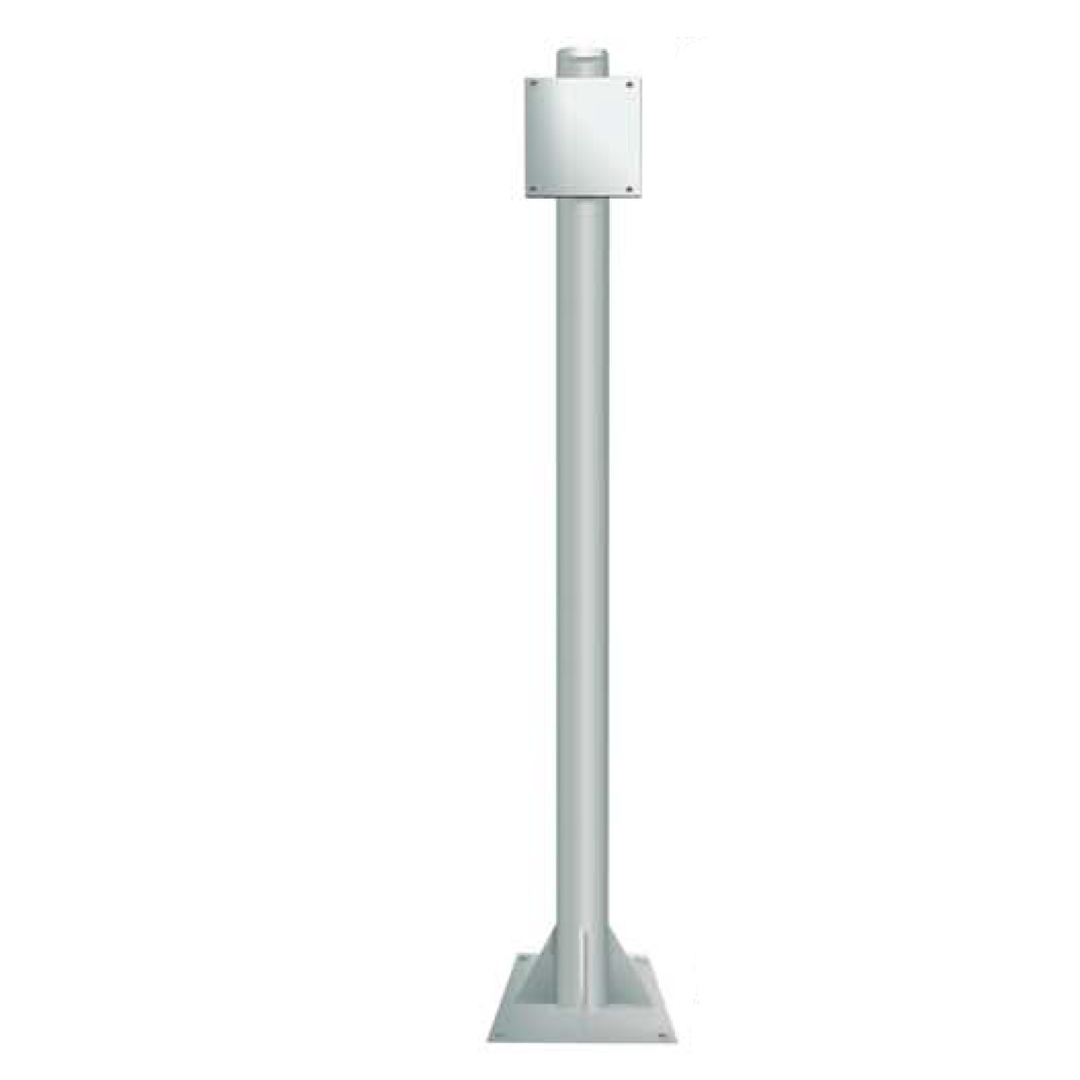

Coluna de fixação

Coluna de fixação

Confeccionados em aço carbono. Acabamento em pintura epóxi. Altura da coluna: 2,5m. Diâmetro do tubo: 150mm. Base de fixação: 40x40mm. Acoplamento superior: 40 x 40mm.

Produtos Relacionados

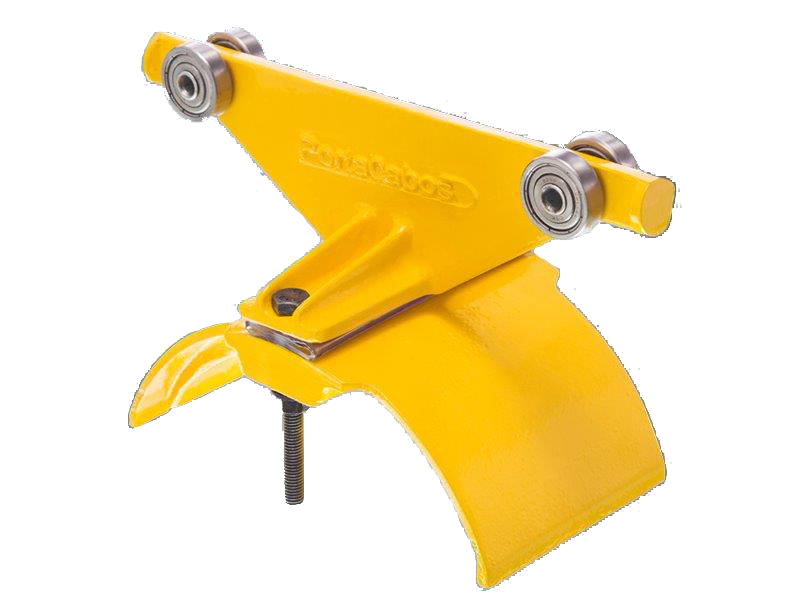

Carrinhos porta cabos ks1

Carrinhos fabricados em alumínio fundido ou em aço (linha economy), com rolamentos que trabalham em trilhos tipo perfil C. Podem ser fabricados com bandejas fixas ( simples ou duplas) ou bandejas giratórias.

Acessórios disponíveis: trilhos, conexões, suportes, sistema de tração entre outros.

Todos os modelos disponíveis (clique e veja as medidas):

Largura útil: 45 mm
Capacidade de carga: 25 kg

Clique aqui para visitar a página do produto

Largura útil: 43 mm
Capacidade de carga: 30 kg

Clique aqui para visitar a página do produto

Largura útil: 90 mm
Capacidade de carga: 35 kg

Clique aqui para visitar a página do produto

Largura útil: 90 mm
Capacidade de carga: 40 kg

Clique aqui para visitar a página do produto

Largura útil: 58 mm
Capacidade de carga: 35 kg

Clique aqui para visitar a página do produto

Carrinhos porta cabos ks2

cortina porta cabos sistema trooley - carrinhos porta cabos

Carrinhos fabricados em alumínio fundido, com rodas de aço carbono ou inox para montagem em viga “I”. Podem ser fabricados com bandejas fixas (simples ou duplas) ou bandejas giratórias (sob consulta).

Acessórios disponíveis: sistema de tração, prolongador, viga “I” entre outros.

Todos os modelos disponíveis (clique e veja as medidas):

Largura útil: 90 mm
Capacidade de carga: 50 kg

Clique aqui para visitar a página do produto

Carrinhos porta cabos ks3

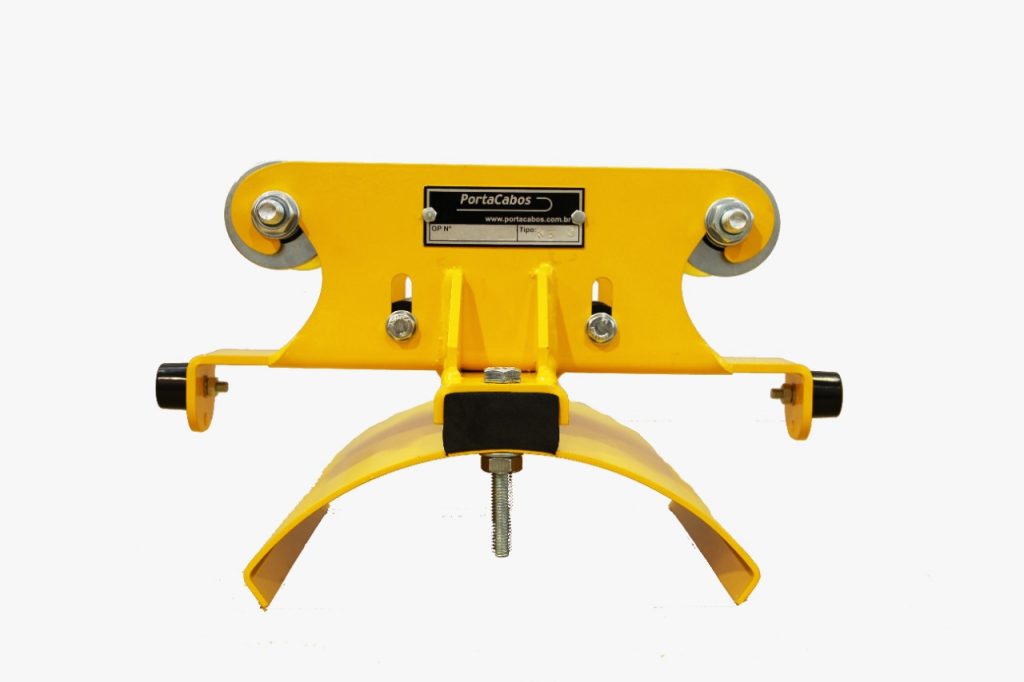

cortina porta cabos sistema trooley - carrinho porta cabos

Carrinhos desenvolvidos para atender projetos específicos ou sob desenho. Possuem características exclusivas por suportar maior quantidade e peso de condutores. São fabricados para diferentes ambientes sujeito a: intempéries, salinidade, corrosão, concentração de poeiras, altas e baixas temperaturas.

Todos os modelos disponíveis (clique e veja as medidas):

Dimensional conforme necessidade do projeto.

Clique aqui para visitar a página do produto

Carrinhos porta cabos ks4

Carrinho porta cabos ks4

Carrinhos fabricados em aço carbono ou inox.
Trabalho em viga tipo I de 3”, 4” ou 5” de 1ª alma .

Todos os modelos disponíveis (clique e veja as medidas):

Largura útil: 180-250-360 mm
Capacidade de carga: 120 kg

Clique aqui para visitar a página do produto

Largura útil: 180-250-360 mm
Capacidade de carga: 120 kg

Clique aqui para visitar a página do produto

Largura útil: 180-250-360 mm
Capacidade de carga: 120 kg

Clique aqui para visitar a página do produto

Largura útil: 180-250-360 mm
Capacidade de carga: 120 kg

Clique aqui para visitar a página do produto

Largura útil: 180-250-360 mm
Capacidade de carga: 120 kg

Clique aqui para visitar a página do produto

Carrinhos porta cabos ks5

Carrinho Porta Cabos KS5

Fabricados em aço carbono ou inox. Trabalho em viga tipo I e W de dimensional variado.

Largura útil: 50-200-250-300-350 mm
Capacidade de carga: 200 kg

Clique aqui para visitar a página do produto

Largura útil: 50-200-250-300-350 mm
Capacidade de carga: 200 kg

Clique aqui para visitar a página do produto

Largura útil: 50-200-250-300-350 mm
Capacidade de carga: 200 kg

Clique aqui para visitar a página do produto

Largura útil: 50-200-250-300-350 mm
Capacidade de carga: 200 kg

Clique aqui para visitar a página do produto

Largura útil: 50-200-250-300-350 mm
Capacidade de carga: 200 kg

Clique aqui para visitar a página do produto
