Perguntas Frequentes
Esteiras Porta Cabos
O raio de curvatura da esteira está diretamente relacionado ao raio mínimo de curvatura permitido pelos cabos elétricos e mangueiras que ela transporta. Cada condutor possui um limite de curvatura para evitar danos. Se esse limite for ultrapassado, podem surgir os seguintes problemas:
- Danos aos cabos ou mangueiras: Dobras excessivas podem levar a rompimentos ou trincas nas camadas externas e internas dos condutores.
- Redução da vida útil dos cabos: Exposição repetida a tensões mecânicas fora do especificado pode acelerar o desgaste.
- Interferências no funcionamento elétrico: Para cabos elétricos, curvaturas inadequadas podem causar mau contato ou ruptura dos filamentos internos.
- Vazamentos em mangueiras hidráulicas ou pneumáticas: Dobras excessivas podem causar vazamentos ou rompimentos, comprometendo o sistema.
Recomenda-se verificar o raio mínimo permitido pelos cabos e mangueiras no manual técnico dos condutores antes de escolher o modelo de esteira. O raio de curvatura da esteira deve sempre ser igual ou maior ao especificado pelos condutores, para garantir segurança e funcionalidade.

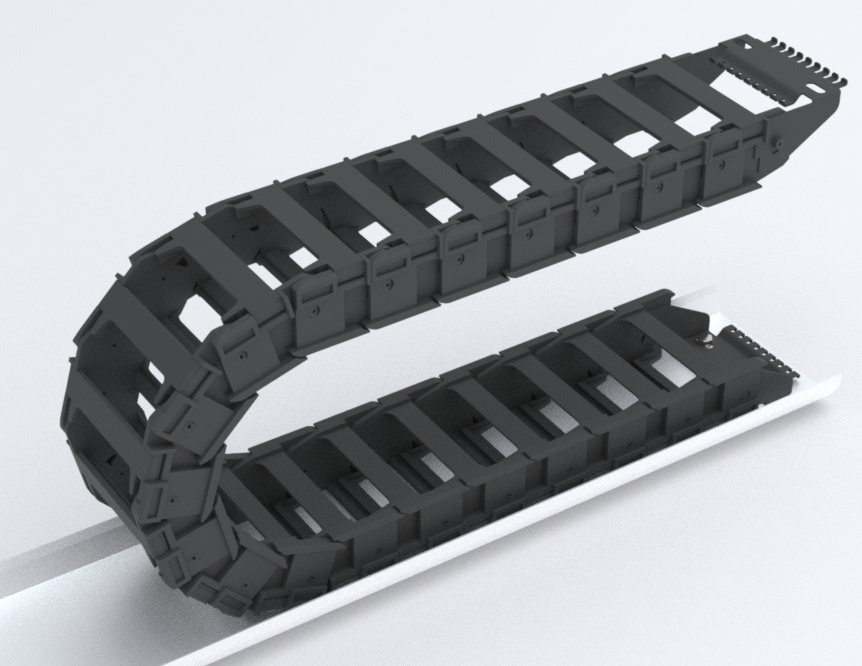

As esteiras porta cabos são componentes essenciais em sistemas automatizados, garantindo organização e proteção dos cabos e mangueiras. Para uma instalação adequada, é indispensável calcular o raio de curvatura (Kr) e a altura de fixação (h) corretamente, respeitando os limites técnicos dos condutores.
Para calcular o raio de curvatura (Kr) da esteira, use a seguinte fórmula:
- Altura de Fixação (h): A altura total da esteira em seu ponto mais alto, incluindo o arco formado.
Altura Externa do Elo (hg): A altura de cada elo da esteira, que varia conforme o modelo.
Após realizar o cálculo, verifique no catálogo o modelo de esteira com um raio de curvatura que atenda às especificações dos cabos e mangueiras. É ideal que o raio da esteira seja igual ou ligeiramente maior que o valor necessário.
Se você já sabe o raio de curvatura (Kr), pode determinar a altura de fixação (h) da seguinte forma:
- Para esteiras plásticas:
- Para esteiras metálicas:
Exemplos práticos:
Cálculo do Raio de Curvatura (Kr):
- Altura de fixação (h): 200mm
- Altura externa do Elo (hg): 50mm
Nesse caso, é necessário verificar se 75mm atende ao raio mínimo permitido pelos cabos e mangueiras.
Cálculo da Altura de Fixação (h) para Esteira Plástica:
- Raio de Curvatura (Kr): 75mm
- Altura Externa do Elo (hg): 50mm
- Sempre consulte os dados técnicos dos cabos e mangueiras que serão utilizados no projeto. Se necessário, ajuste o modelo da esteira para garantir que o raio de curvatura não ultrapasse o limite permitido
- Prefira trabalhar com margens de segurança, escolhendo modelos que proporcionem maior proteção aos condutores
- Caso surjam dúvidas, entre em contato com o suporte técnico para orientações adicionais
Com essas orientações e fórmulas, você poderá determinar os valores ideais para o seu projeto de forma segura e eficiente, protegendo tanto a estrutura da esteira quanto os cabos e mangueiras.

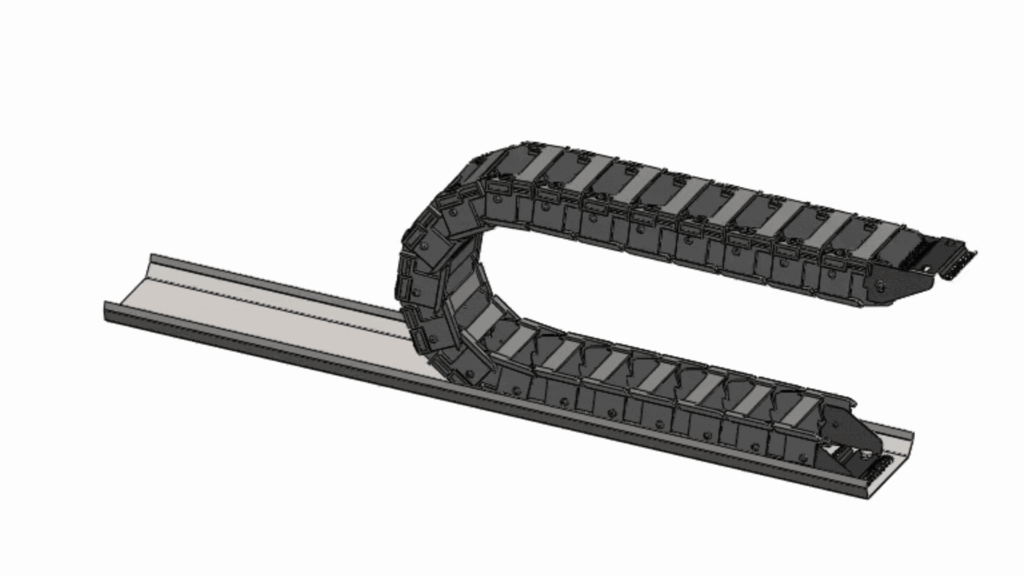

Na configuração de fixação central, o ponto de ancoragem da esteira está localizado no meio do comprimento total do curso (Ls). Isso significa que a esteira se movimenta de forma simétrica, cobrindo metade do curso (LS/2) para cada lado.
Características:
- Movimento Simétrico: A esteira percorre Ls/2 em ambas as direções, mantendo o equilíbrio do sistema.
- Menor Comprimento de Esteira: Como a esteira cobre apenas metade do curso de cada lado, o comprimento necessário é reduzido.
- Redução de Custos: Por exigir menos esteira, esta configuração diminui o valor total do projeto.
- Menor Desgaste: O esforço é distribuído igualmente nos elos, contribuindo para a durabilidade do sistema.
- Aplicações: Ideal para sistemas com movimento centrado, onde o ponto de conexão dos cabos está no meio do trajeto operacional.
Exemplo Prático: Se o curso total (Ls) for de 10 metros, cada lado da esteira cobrirá 5 metros (Ls/2).
Na configuração de fixação na extremidade, o ponto de ancoragem está posicionado em um dos extremos do curso (LS). Neste caso, a esteira cobre o curso total em uma única direção.
Características:
- Movimento Linear Completo: A esteira cobre o curso total (Ls) em uma única direção.
- Maior Comprimento de Esteira: Como a esteira precisa percorrer todo o trajeto, o comprimento necessário é maior.
- Aumento no valor: O uso de mais esteira eleva o valor total do projeto.
- Maior Esforço: Os elos próximos ao ponto fixo são mais exigidos, podendo resultar em maior desgaste nessas áreas.
- Aplicações: Recomendado para sistemas onde o movimento ocorre de um extremo ao outro, sem necessidade de retorno simétrico.
Exemplo Prático:
Se o curso total (Ls) for de 10 metros, a esteira cobrirá os 10 metros inteiros.
| Característica | Fixação no Centro do Curso | Fixação na Extremidade do Curso |
|---|---|---|
| Ponto de Ancoragem | No meio do curso (Ls/2) | Em um dos extremos (Ls) |
| Movimento | Simétrico em ambas as direções | Total em uma única direção |
| Quantidade de Esteira | Menor, cobre metade do curso | Maior, cobre o curso total |
| Custo do Projeto | Mais econômico | Valor mais elevado |
| Esforço nos Elos | Distribuído de forma equilibrada | Concentrado próximo ao ponto fixo |
| Aplicações Recomendadas | Movimentos centrais ou simétricos | Movimentos lineares em uma direção |
- Fixação Central: Utiliza menos esteira, resultando em menor custo e maior eficiência para sistemas com movimentos simétricos.
- Fixação na Extremidade: Necessita de mais esteira, aumentando o valor do projeto, mas é essencial em sistemas com movimentação linear completa.
Ao definir a configuração, também é importante avaliar:
- O raio de curvatura necessário.
- A capacidade de carga da esteira para os cabos e mangueiras.
- A durabilidade do sistema, considerando o tipo de aplicação e o ambiente de operação.

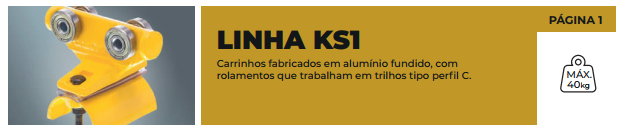

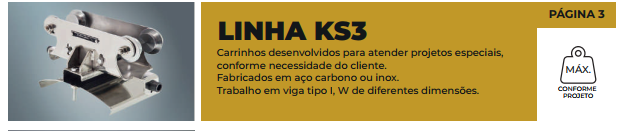

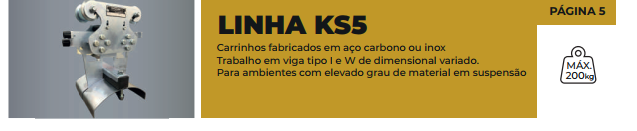

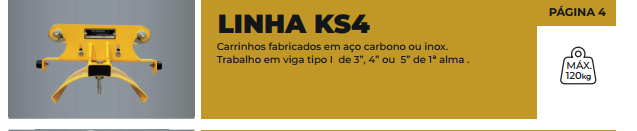

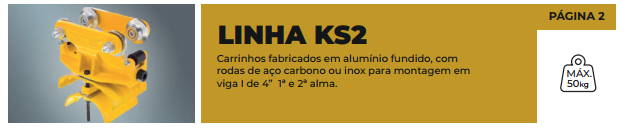

Carrinhos Porta Cabos
1. Terminal Fixo
O terminal fixo é o elemento inicial do sistema, funcionando como um limitador ou fim de curso. Ele impede que os carrinhos saiam do trilho ou viga e delimita o início da trajetória dos cabos.
2. Carrinho Standart (Intermediário)
Os carrinhos standard são os componentes intermediários do sistema. Eles:
- Garantem o transporte seguro dos cabos.
- Movem-se entre o terminal fixo e o carrinho de arraste, acompanhando o curso do sistema.
Esses carrinhos desempenham um papel crucial no suporte dos cabos ao longo de todo o trajeto.
3. Carrinho de Arraste
O carrinho de arraste é o elemento que traciona o sistema, sendo engatado diretamente no equipamento do cliente. Ele puxa os carrinhos standard durante o movimento, garantindo que os cabos sejam deslocados com segurança.
A garagem é o espaço necessário para acomodar os carrinhos quando estão recolhidos no sistema (em repouso). Esse espaço é fundamental no planejamento do sistema, pois garante que todos os carrinhos fiquem devidamente armazenados sem interferir no funcionamento.
Como calcular a garagem:
Para determinar o tamanho da garagem, utilize a seguinte fórmula:
- Comprimento do Carrinho: Dimensão de cada carrinho (em metros ou centímetros), conforme especificado no modelo do fabricante.
- Quantidade de Carrinhos: Inclui todos os carrinhos standard e o carrinho de arraste.
A flecha de suspensão (Fs) é um fator essencial para dimensionar a quantidade de carrinhos standard. Ela corresponde ao arco formado pelos cabos entre dois carrinhos consecutivos e deve ser ajustada de acordo com a altura disponível no local de instalação.
- Flecha maior (Fs): Reduz a quantidade de carrinhos necessários.
- Flecha menor (Fs): Exige mais carrinhos para garantir o suporte adequado dos cabos.
Fórmula para Calcular a Quantidade de Carrinhos Standard:
- Curso (Ls): Comprimento total do movimento do sistema.
- Flecha (Fs): Distância vertical entre os pontos consecutivos de suporte.
Nota: O valor deve sempre ser arredondado para cima para garantir segurança e eficiência.
Exemplo prático:
Cálculo da quantidade de carrinhos standard:
- Curso (Ls): 20 metros
- Flecha (Fs): 1 metro
Cálculo da garagem:
- Comprimento do carrinho: 0,5 metros
- Quantidade de carrinhos (11 standard + 1 arraste): 12
Nesse exemplo, seria necessário um espaço de 6 metros para a garagem.
Considerações Finais
Ao projetar um sistema festoon, lembre-se de:
- Verificar a altura disponível para determinar a flecha de suspensão ideal.
- Garantir que a garagem esteja dimensionada corretamente para acomodar todos os carrinhos.
- Consultar os dados técnicos dos cabos para respeitar seus limites de curvatura e evitar danos.
Com essas orientações, você terá um sistema bem dimensionado, eficiente e seguro. Para dúvidas adicionais, consulte o suporte técnico ou o catálogo do fabricante.
